• 特長1超薄型シート状センサ

    本センサは厚さ0.6mmという超薄型を実現しているため、コンクリートの断面欠損がほとんどありません。
    また、シート状センサは柔軟性を有するため、起伏のある形状への貼り付けも容易です。

  • 特長2広範囲をまとめて監視

    検知部を1枚のシート状基材に複数配置することで、広範囲の充填締固め状況をまとめて監視でき、従来の方法に比べて監視精度が格段に向上します。

  • 特長3設置作業を大幅に省力化

    複数の検知部を1枚のシートで設置できるため、個別に設置作業を行うセンサに比べて大幅な省力化を実現します。
    また、各検知部からの信号は1本のケーブルに集約して分析機器に送信するため、検知部ごとにケーブルを接続する煩雑な作業が生じず、施工性が飛躍的に向上します。

MOVIEムービー

概要紹介

操作ガイド

締固めデモ

センサ貼り付け方法

センサハブ接続方法

現場適用例

無線タイプMUDR100C操作説明

SPECスペック詳細

■センサ

標準タイプ

項目 センサ仕様
型式 充填検知のみ:MJ011
充填・締固め検知:MJ012
サイズ ※1 L:13(m)×W:50(mm)×T:0.6(mm)※2
チャンネル数 ※1 11CH
重量 800g
使用温湿度範囲
保存温湿度範囲
0~40℃、5~85%RH(結露なき事)

※1 カスタマイズ可能 ※2 粘着層を含む

●センサ断面図

標準仕様 カスタマイズ範囲
検知部(個数) 11CH 1~11
センサ全長 L 13m ~30
先端側余長 A 0.25m 0.05~
CH距離間 B 1m 0.2~
コネクタ側余長 C 2.75m 0.1~
接続ケーブル長 D 5m 5~100

ピンポイントタイプ

項目 センサ仕様
型式 充填検知のみ:MJ011P
充填・締固め検知:MJ012P
センササイズ L:40(mm)×W:30(mm)×T:0.6(mm)※1
標準ケーブル長 5m、10m、20m
重量 2g ※2
使用温湿度範囲
保存温湿度範囲
0~40℃、5~85%RH(結露なき事)

※1 粘着層を含む ※2 ケーブルを除く

■データレコーダー

●モニタ表示例

青色セルの点灯数によって、【1つ:空気】【2つ:水】【3つ:コンクリート】がセンサと接触していることを表しています。
また、セルの色によって、【青:締固め未実施】【黄色:締固め中】【緑:締固め完了】を表しています。

項目 データレコーダー仕様
型式 MUDR100
無線タイプ:MUDR100C
サイズ 280(mm)×220(mm)×130(mm)
(突起部を除く)
重量 2.8kg
使用温湿度範囲
保存温湿度範囲
0~40℃、5~85%RH(結露なきこと)
測定チャンネル 11チャンネル
表示 本体LCDモニタ
計測時間 1チャンネルあたり約0.1秒
付属ケーブル長 標準5m、専用の延長ケーブルにて100mまで延長可能
記録時間 最大24時間
データ記録 内部メモリに最大10データ記録
外部出力 USBメモリにCSV形式で出力可能※1
電源 AC100V

※1 解析結果をMicrosoft Excel で表示および保存可能

オプション

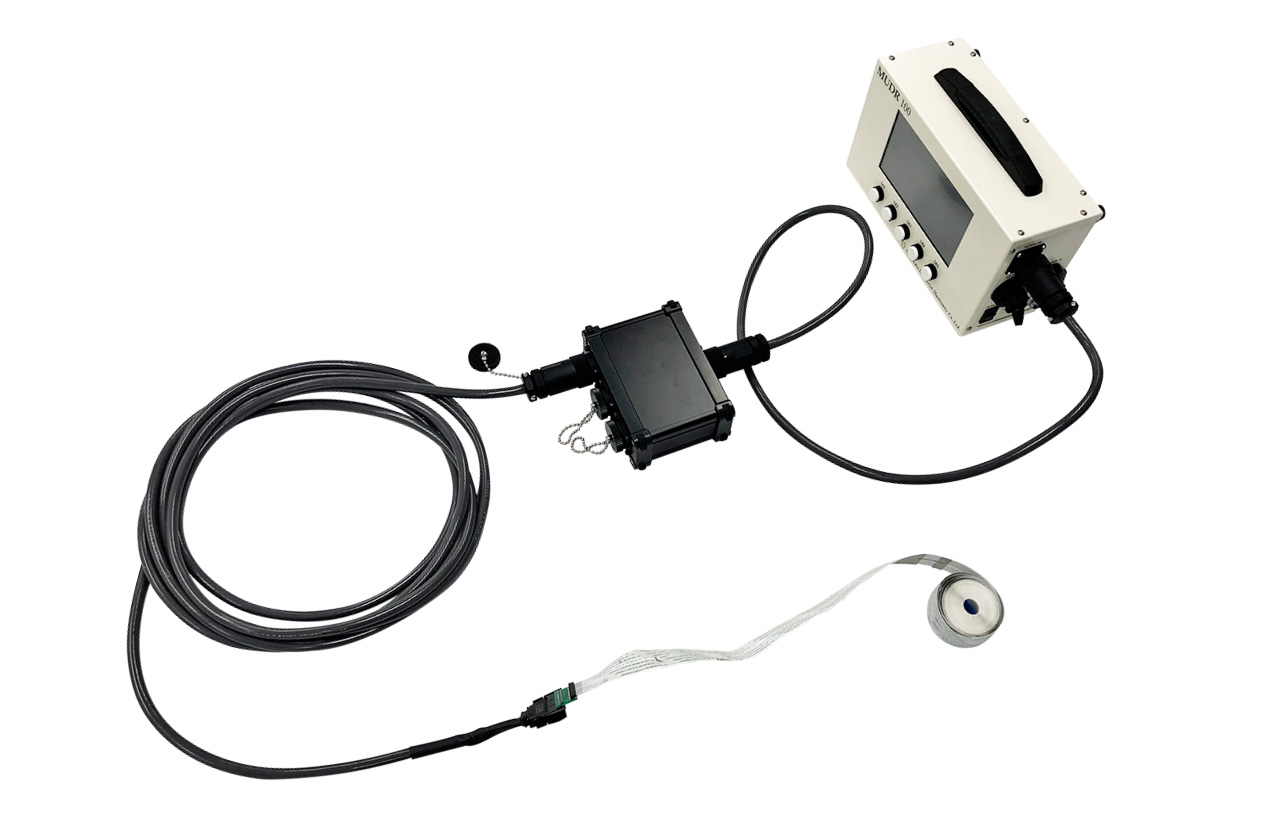

分岐タイプ

分岐タイプ

異なる方向・場所に設置した複数のセンサを1台のレコーダーでまとめて管理できます。(計11chまで)

ミエルカオンライン

Webサービス
ミエルカオンライン

レコーダーをWi-Fiに接続し、Web上でご利用いただけます。

ミエルカオンライン紹介ページ

閲覧機能

モバイル端末やパソコン等を利用して、どこからでも充填締固め状況をリアルタイムに確認いただけます。
また、複数のレコーダを集約して管理することができ、充填・締固め完了時刻の管理もできます。

閲覧機能紹介ページ

閲覧機能

連携機能

指定のU R L( ご指定のサービス)に取得したデータを連携し、充填・締固めデータの集約管理や様々な可視表現を実現することができます。

連携機能紹介ページ

連携機能

取得機能

ミカエルオンラインに送信されたデータをWeb上で可視化およびダウンロードいただけます。記録した単位ごとに結果の確認を行うことができ、簡易的な工事の経過確認や報告資料の作成にご活用いただけます。

取得機能紹介ページ

取得機能

ANALYSIS解析例

データレコーダーからのアウトプットの例を示します。 各CHおよび時刻毎に整理した表で充填締固め管理結果の出力※3が可能です。充填状況は青の濃淡で表しており、【白:空気】【青:水】【グレー:コンクリート】がセンサと接触していることを表しています。
締固め状況はレコーダーの表示と同様、【黄色:締固め中】【緑:締固め完了】を表しています。

▼データレコーダー

データレコーダー

FIELD EXAMPLE現場適用例

■山岳トンネル覆工コンクリート

山岳トンネルの覆工コンクリート天端部に適用した例を下図に示します。 打設スパン全長(10.5m)を11区間(1~11CH)に分割して充填状況を監視しました。

防水シートへのセンサ貼付け状況

防水シートへのセンサ貼付け状況

防水シートへの貼付け作業

防水シートへの貼付け作業

履行コンクリートへの適用例

■建築改修工事

免震レトロフィット工法において,既設基礎下部に高流動コンクリートを圧入して受梁を構築する際に適用した例を下図に示します。 センサとデータレコーダーを用いて充填状況の監視を行い,高流動コンクリート圧入完了の判断に反映しました。

既設基礎下部へのセンサ貼付け状況

既設基礎下部へのセンサ貼付け状況

データレコーダーによる監視状況

データレコーダーによる監視状況

免震レトロフイット工法への適用例

ジュウテンミエルカ
ご利用について

ジュウテンミエルカのご利用を検討されているお客様は、始めにセンサシステム利用約款個人情報の取扱に関する同意をお読みください。ジュウテンミエルカをレンタルされる際の見積もり依頼からご返却いただくまでの流れも紹介しておりますので、下記の情報をご確認くださいますようお願いいたします。

センサシステム利用約款 個人情報の取扱に関する同意

ご利用の流れ

ご利用の流れ ご利用の流れ
  • ①見積もり依頼・お問い合せ

    1)お見積もり
    見積もり依頼フォームよりお申込み下さい。
    ご希望内容と、お客様情報を入力し送信ボタンをクリック頂ければ依頼完了です。
    数分以内に見積り依頼が完了した事をお知らせする自動返信メールが届きます。
    当社スタッフより、見積書及び在庫状況(カスタマイズ品については納期)を
    メールにてご連絡させて頂きます。

    ※センサのみのご注文はお断りしております。

    2)お問い合せ
    その他、お見積もり以外のお問い合わせについては、
    お問い合わせフォームよりお願い致します。


    見積もり依頼フォーム お問い合わせフォーム

  • ②ご注文

    初回お取引に限り、お客様登録が必要となります。 お客様情報登録票をダウンロードし、必要事項をご記入の上、下記送付先メールへ送付下さい。 登録までお時間を頂戴する場合がございます。 レンタル開始ご希望日に余裕をお持ちになった上でお申し込み下さい。


    1. 《センサシステム利用約款》及び《個人情報の取扱いに関する同意》を必ずお読みください。
    2. ② 当社担当者より「発注書」を送付いたします。発注日記入、署名、押印の上、下記送付先メールへ送付下さい。
      尚、お客様がお使いの注文書フォームでもご注文は可能です。
      その際には見積書番号を必ずご記載下さいますようお願い致します。
      【送付先】
      EMAIL:
    3. ③ 弊社担当者より、在庫状況を確認し、納期のご連絡を致します。
      (見積期限を過ぎてからのご注文の場合、在庫状況によりレンタル期間を調整頂く場合がございます)

    初回お取引の場合

    お客様情報登録票Excelダウンロード

  • ③レンタル開始

    レンタル品は当社負担でヤマト便で発送致します。
    製品が届きましたら、付属品リストをご覧になりながらご要望の製品・付属品が全て揃っているかをご確認頂き、製品の動作確認をお願い致します。
    何か問題がございましたら製品到着後3営業日以内に、当社担当までご連絡下さい。
    ※お客様が製品をお受け取りになった日をレンタル開始日としております。

  • ④レンタル終了

    レンタル期間終了時は、納品時に製品と同梱しておりました付属品リストをご覧になりながら、不足が無いかご確認頂き、納品時に同梱している返却用着払い伝票をご利用の上、ヤマト便にて当社に製品をご返却下さい。
    (伝票を紛失の際は担当までご連絡下さい。)
    ※お客様が製品をご返却発送頂いた日をご返却日としております。

    ご返却頂きましたレンタル製品は当社で確認し、万が一不足品があった場合や
    破損などにより修理が必要となった際は、その旨を担当よりご連絡させて頂きます。
    【あんしん補償プラン】に加入されていない場合は、修理費用を請求させて頂くことがございますのでご了承下さい。

    ■レンタル期間の延長をご希望の場合■
    月単位の契約の場合はレンタル期間終了の一か月前まで、週単位の契約の場合はレンタル期間終了の一週間前までに当社担当までご連絡下さい。
    在庫を確認致しまして、延長が可能であれば延長受理書を返送させて頂きます。

  • ⑤お支払いについて

    データレコーダーとセンサでご請求のタイミングが異なりますのでご注意下さい。

    データレコーダー:月々の使用料を毎月ご請求させて頂きます。
    センサ:標準サイズ、カスタマイズ品ともに、納品時のご請求となります。

    当社より請求書を発行させて頂きますので、お支払いのお手続きをお願い致します。
    条件は、月末締め翌月末支払、現金振込(振込手数料はお客様負担)のみとなります。
